LEDのスペクトルと演色性及び照度について


これから少しずつ使用しているLEDのスペクトルと演色性及び照度について説明します。

まず基本のハロゲンランプのスペクトルと演色性です。

100WハロゲンBHSでMAX127400Lux
ブルーフィルターを入れると   24200Lux
Photoの位置で       48400Lux
ブルーフィルターを入れると    7400Lux
演色性はRa99と素晴らしいです

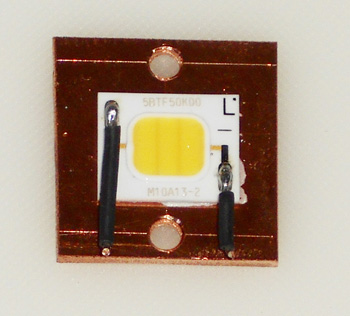

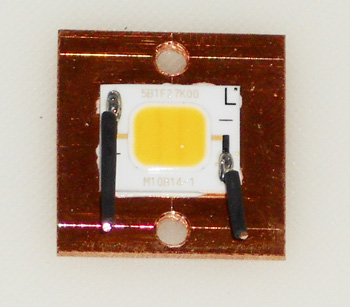

LEDは先ずシャープ銭形6W5000Kと2700Kのスペクトルと演色性です。




6W5000K 演色性Ra85 照度25300Lux




6W2700K 演色性Ra84 照度19800Lux
特殊演色評価数R9が低いことがわかります。

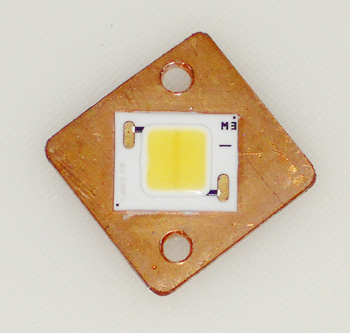

10W6500K 演色性Ra84 照度40100Lux
特殊演色評価数R9が低いことがわかります。



次はUniPo製の5W、9Wです。
シャープ銭形10W6500Kは今後UniPo製の9W5600Kとなります。
5W、9Wどちらも5600Kです。

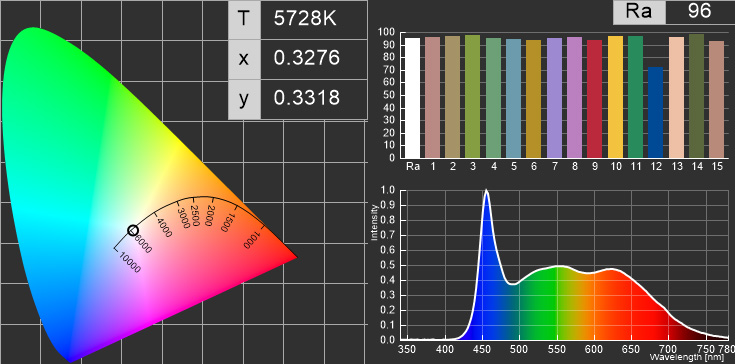

5W5600K 演色性Ra96 照度25800Lux

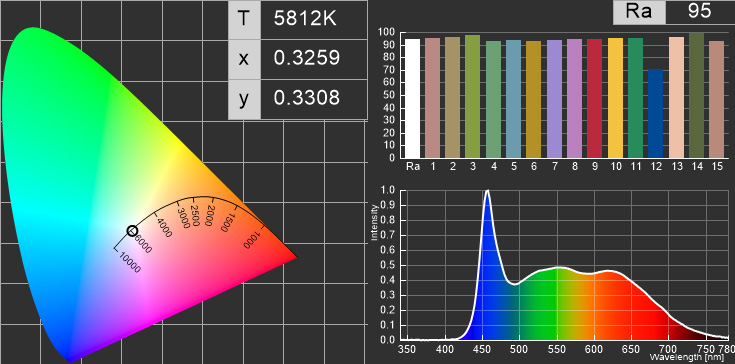

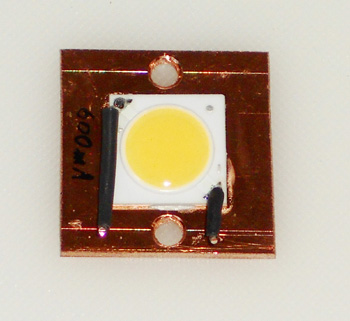

9W5600K 演色性Ra95 照度54000Lux
5W、9W共に特殊演色評価数R12がやや低いことがわかりますが、かなり高演色性です。

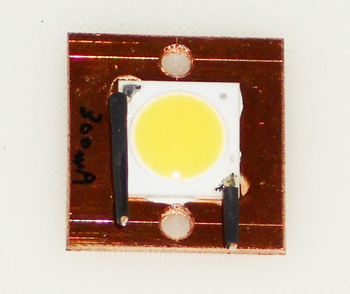

次は同じタイプのさらに改良版です。

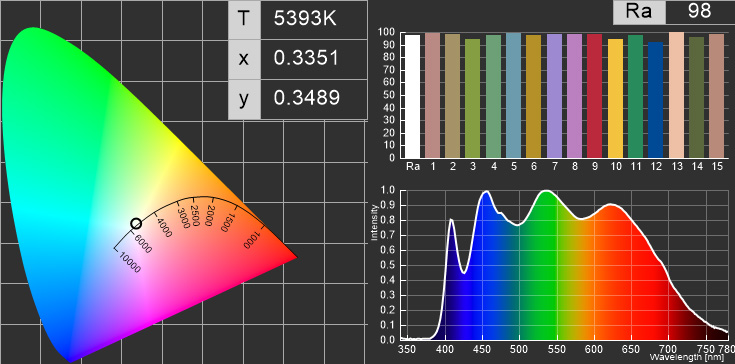

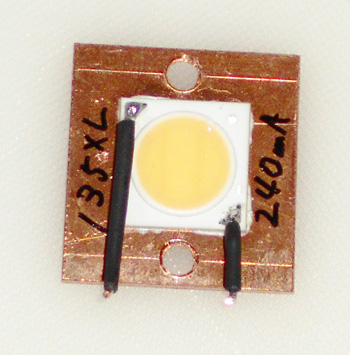

5W5600K 演色性98 照度23100Lux
特殊演色評価数も非常に素晴らしくLEDとしては優れたものです。
照度を変更しても演色性は変わりません。

このタイプのLEDは価格が少し高くなるため特注でお受けします。
5Wと9Wがあります。色温度は5600Kです。

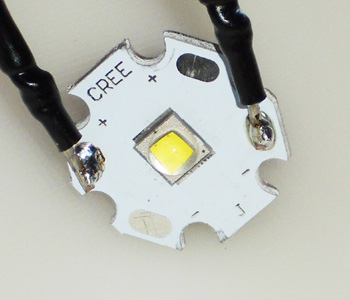

CREE XML10W昼光色

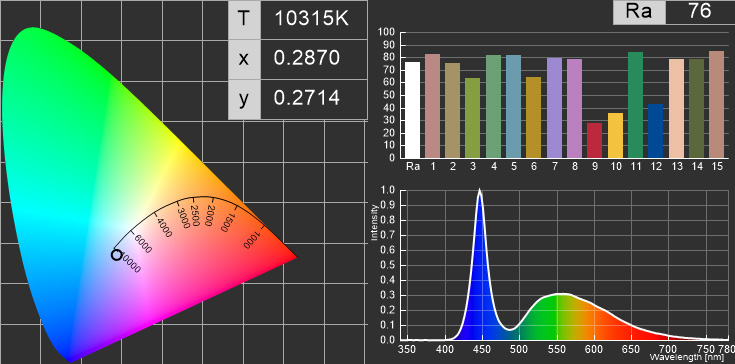

10W 10000K 演色性76 照度126800Lux
色温度が高く明るいです。
特殊演色評価数R9、R10、R12が低いですが照度は非常に明るいです。
このLEDは、電圧が低く電流値が高いので装置の価格が高めです。

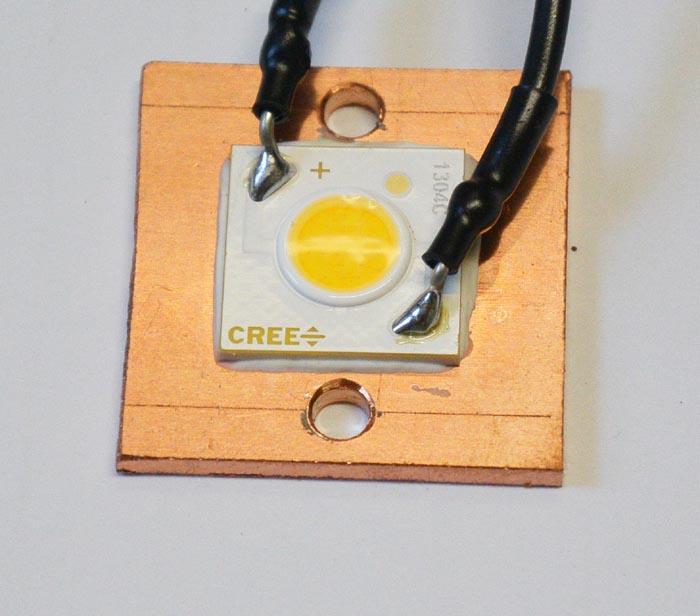

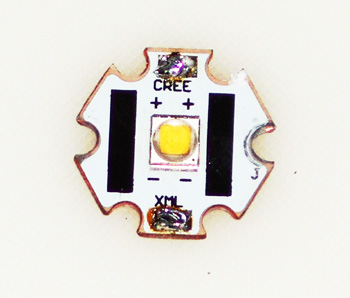

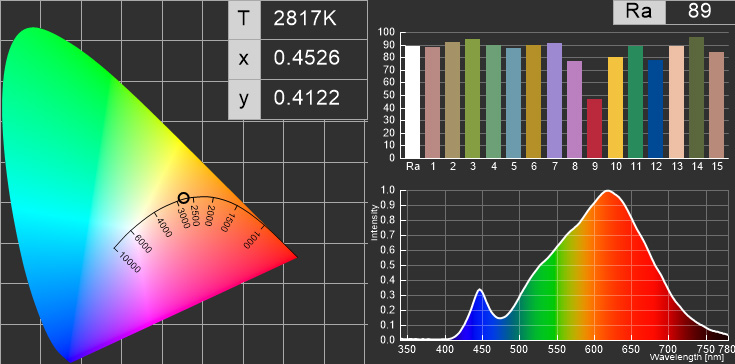

CREE XML10W電球色



10W 2700K 演色性89 照度68000Lux
特殊演色評価数R9、R12が低いことがわかります。

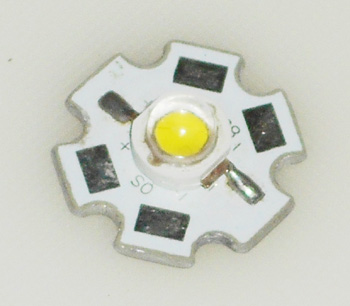

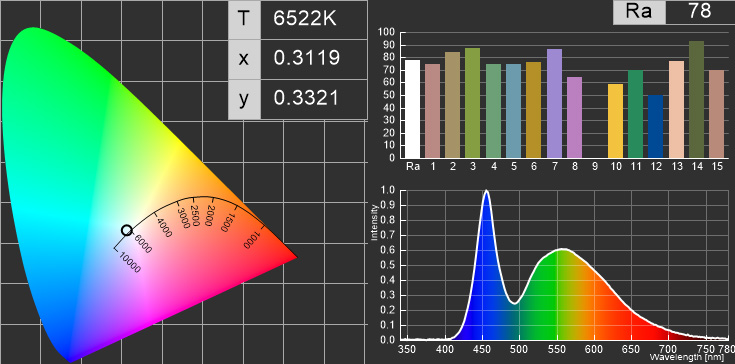

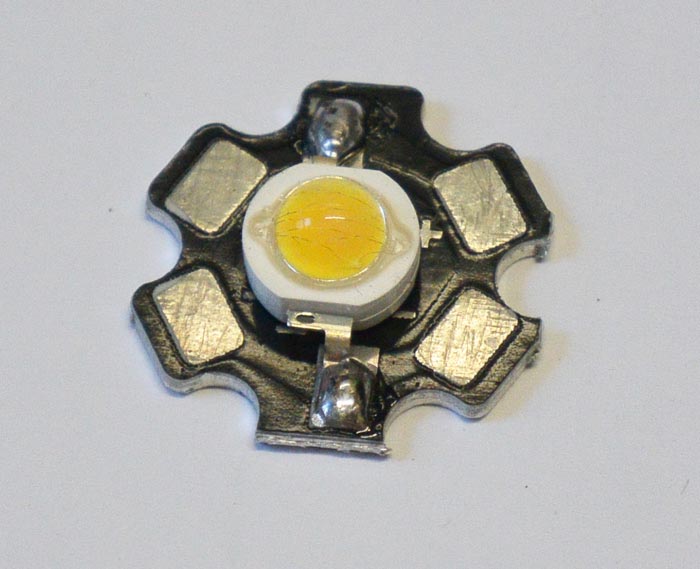

3W6500Kのスペクトルと演色性です。



3W6500K 演色性Ra78 照度15200Lux
特殊演色評価数R9はほとんどありません。
少し青みがありますが使い易いLEDです。




他のLEDも順次測定してアップします。

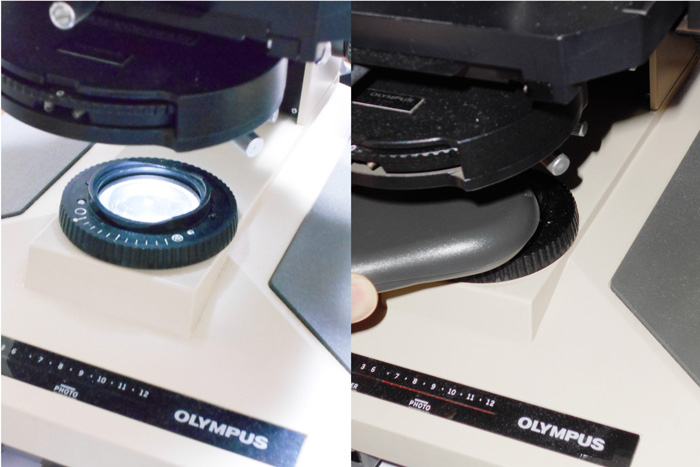

照度測定はBHSの透過照明開口部で照度計を直接当てて測定しました。


照度をまとめてみました。
100Wハロゲン   2400K 演色性Ra99 照度127400Lux
 ブルーフィルターを入れると              24200Lux
 Photoの位置で                  48400Lux
 Photoの位置でブルーフィルターを入れると      7400Lux

シャープ銭形 6W  5000K 演色性Ra85 照度 25300Lux
シャープ銭形 6W  2700K 演色性Ra84 照度 19800Lux
シャープ銭形10W  6500K 演色性Ra84 照度 40100Lux
UniPo  5W  5600K 演色性Ra96 照度 25800Lux
UniPo  9W  5600K 演色性Ra95 照度 54000Lux
UniPo 新5W  5600K 演色性Ra98 照度 23100Lux
CREE  10W 10000K 演色性Ra76 照度126800Lux
CREE  10W  2700K 演色性Ra89 照度 68000Lux
OptoSupply  3W  6500K 演色性Ra78 照度 15200Lux

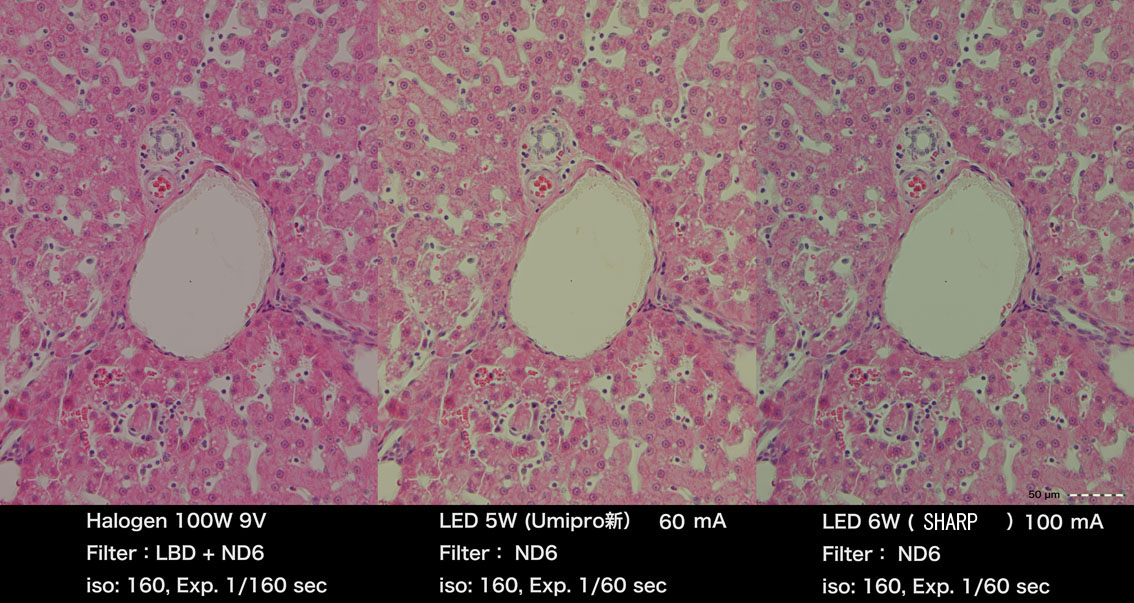

ハロゲン、演色度98新5WLED、従来型シャープ6Wを標本で比較したものです。
琉球大学、泉水様より提供していただきました。
