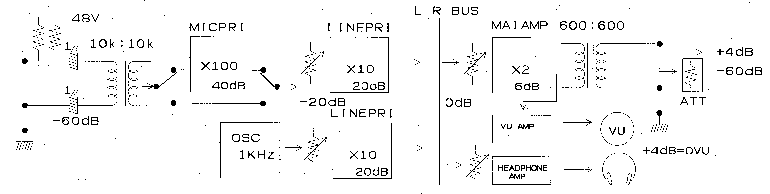

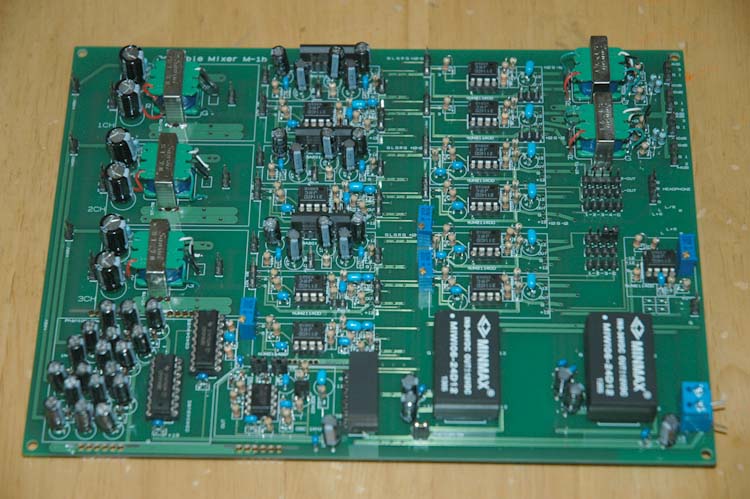

基本的な回路を次の様に決めました。
mixbl1.pdf へのリンク
画像がちょっと見にくいのでＰＤＦを見てください。
１．マイクアンプはー６０ｄＢ入力として４０ｄＢ増幅のアンプ、
２．ラインアンプはー２０ｄＢ入力とし２０ｄＢ増幅のアンプ
３．Ｌ，Ｒ，の共通バスを０ｄＢとする。
出力用のアンプは１０ｄＢとしＶＲで少し絞って出力トランスの損失を入れて＋４ｄＢで出力としています。
またアッテネータでー６０ｄＢに落とせるようにもします。

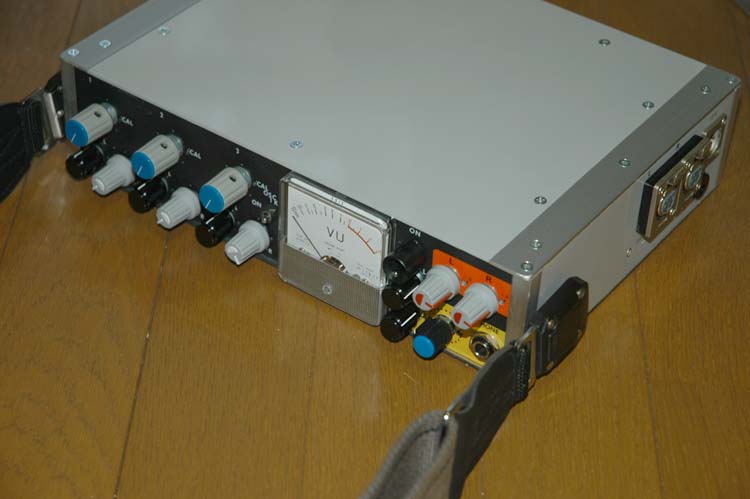

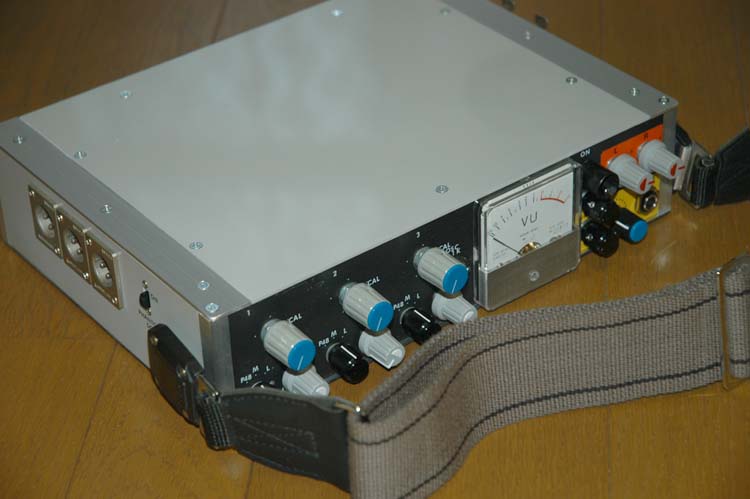

ヘッドホンは共通ＢＵＳから取り、ミキサー出力とは別にＶＲコントロールします。
また、ＶＵメーターは共通ＢＵＳではなくミキサー出力をモニターします。
ヘッドホンもＶＵもＬ，Ｒ，また合成を選択出来ます。ヘッドホンはステレオでもモニターできます。
製作で必要なものは
オーディオ発振器
ＰＣソフトでＷａｖｅＧｅｎｅ（ＷＧ１５０．ＺＩＰ）というフリーのソフトがあります。
３ＶＰ−Ｐまで出力できます。私はこれを使っていますＰＣからは１．１ｖしか出ませんの でミキサーのＬＩＮＥ入力しＬＩＮＥＯＵＴで２．２ｖほどにしています。

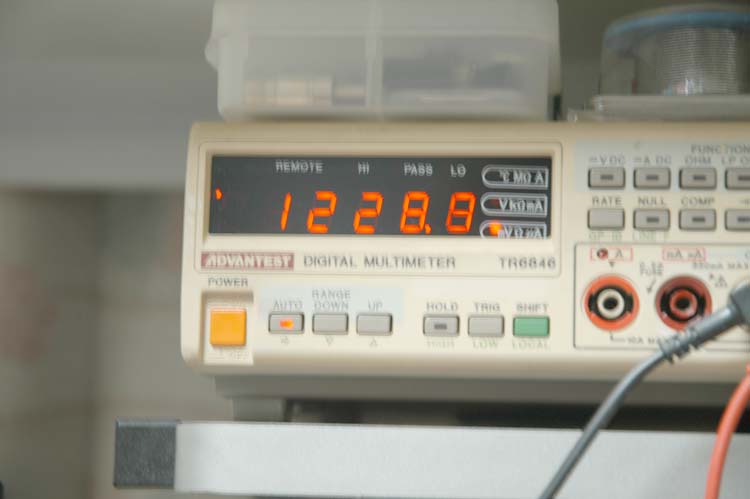

交流電圧計
私はＴＲ６８４６を使っています
２０ｋＨｚまで使えることが必要です。デジタルマルチメータが良いのですが小型の
安いタイプでは数ｋＨｚまでしか使えないものもありますので注意が必要です。

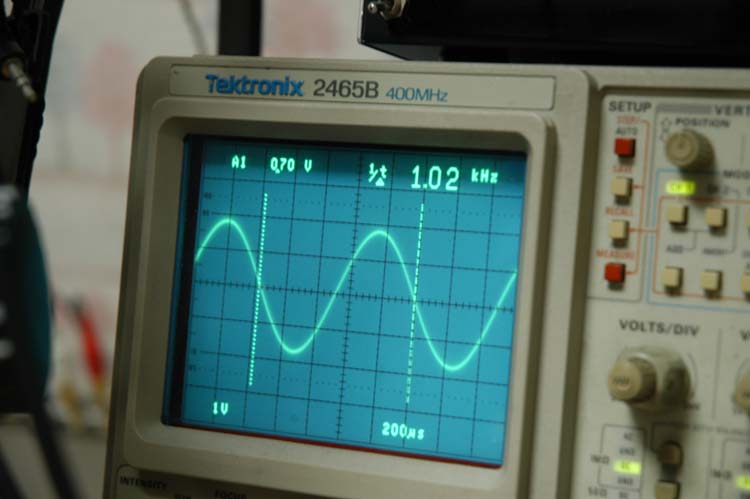

オシロスコープもあると便利です（２現象が良い）高帯域は特に必要ありません
マルチメータやオシロはオークションなどで安く入手できます。
この他には５〜１５Ｖの直流電源が必要です。
