ポータブルミキサーの製作

ここからは全体の組み込みと外部パーツとの接続について説明します。
下の図は全体の回路図です。

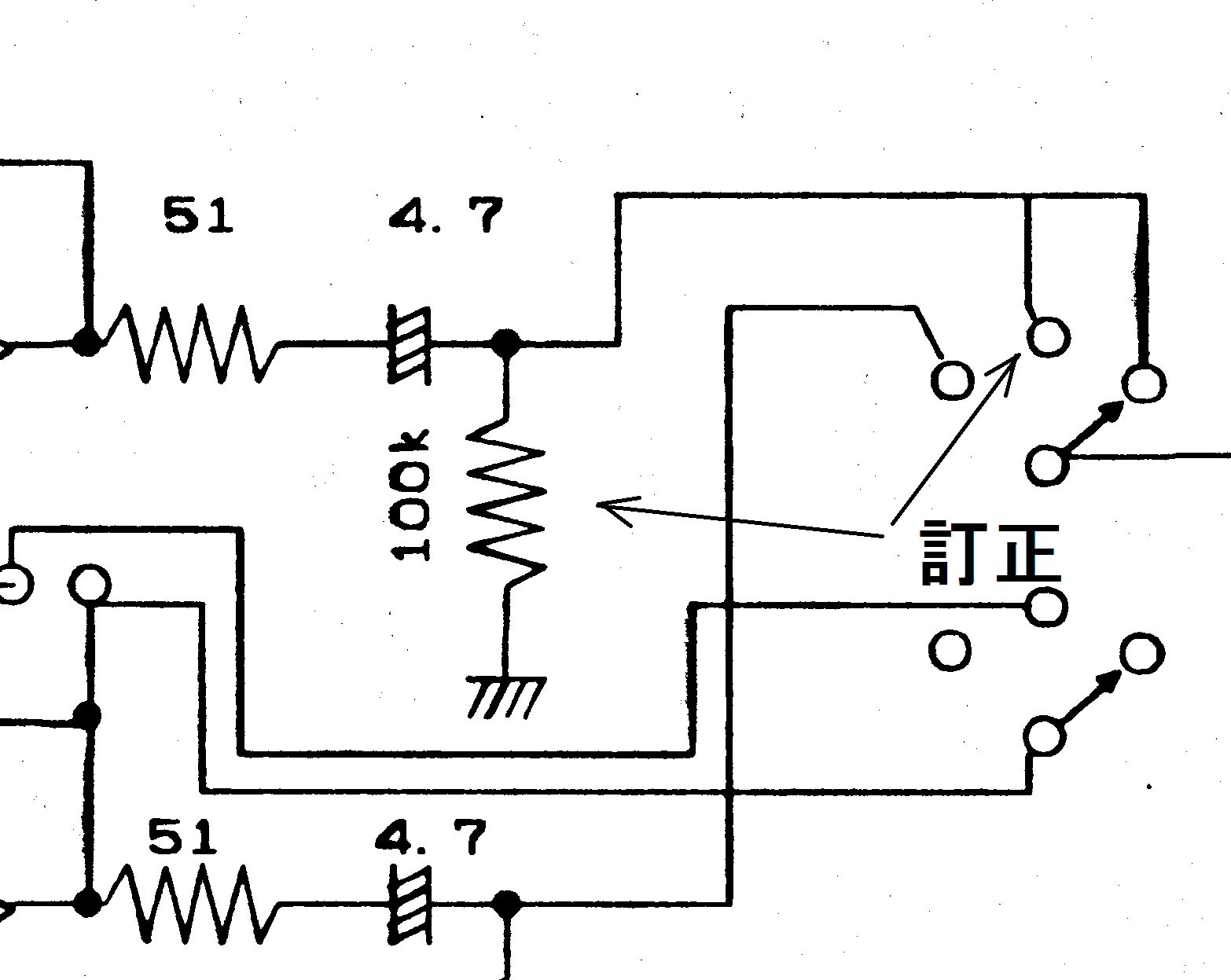

（ここで使うプリント基板は何枚かあるので希望される方にメール便送料込みで3,980円でお分けします。ただし何箇所かシルク印刷訂正と製作過程での変更箇所ありますが、ここで詳しく説明します。最初のページの問い合わせから連絡ください。）
プリント基板は全てお分けしました。更に希望がありましたら追加は注します。

パーツなどの説明

特別なものは特にありません。
オペアンプ　ＮＪＭ２１１４ＤＤ、ＴＬ０８２、
Ｔｒ　　　　２ＳＫ３０Ａ
ＩＣ　　　　ＣＤ４０４９ＵＢＥ
ＤＣ−ＤＣ電源　±１２Ｖ　ＭＩＷＩ０６−２４Ｄ１２、１５Ｖ　ＭＣＷＩ０３−１２Ｓ１５
トランス　　ＳＴ７８、ＳＴ７１
無極性コンデンサー、などです。
秋月、マルツで入手できます。マイクアンプのＩＣについては共立で入手可能です。
また、ＶＵメーターですが正規のもの4,000円〜8,000円ぐらい、ラジケータであれば1,000円前後で入手できます。
基板サイズは２１０Ｘ１５５ですコネクタやＶＲ、スイッチなど、またポータブルにするためバッテリーも必要です。

また、この基板はライン入力を省略してマイク専用にまたバランス入力をやめてアンバランスにも出来ますので工夫してください。
フォーンジャック入力、ＲＣＡジャック出力これが安上がりです。


組み立てる前に

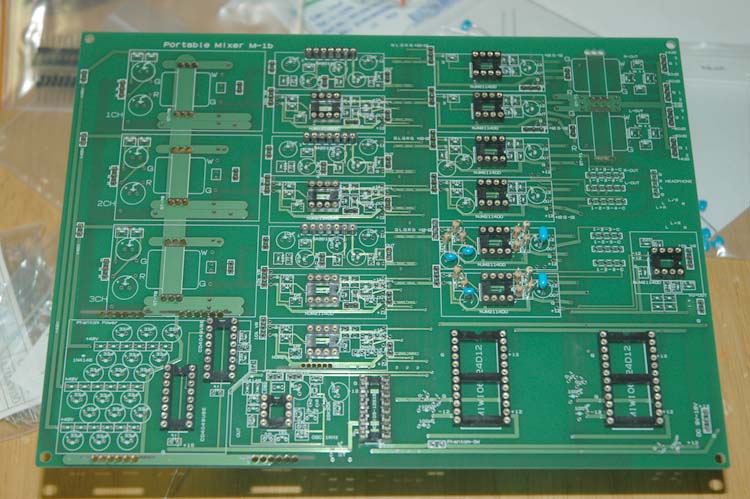

ＩＣソケットなど背の低いものから取り付けます。抵抗は立てて取り付けます。

組み立て手順

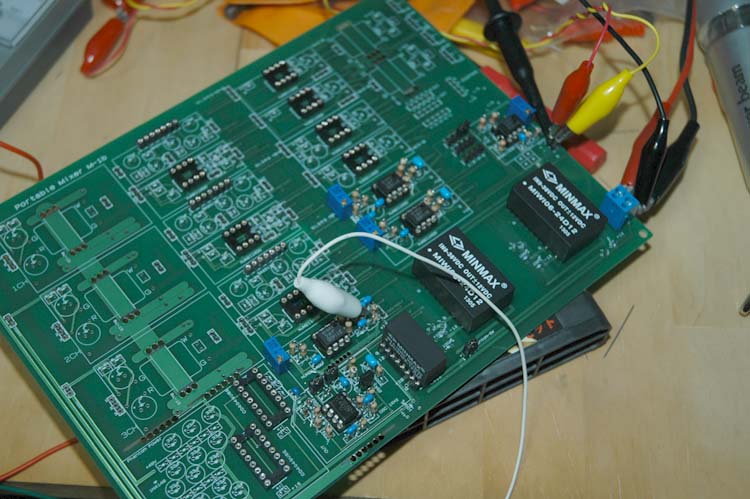

　まず、電源回路を作ります。ソケットとコンデンサーだけです。電圧確認。

　次にＶＵメーター回路、オッシレータ回路とオッシレータアンプ、メインアンプ回路を
　組み込みます。

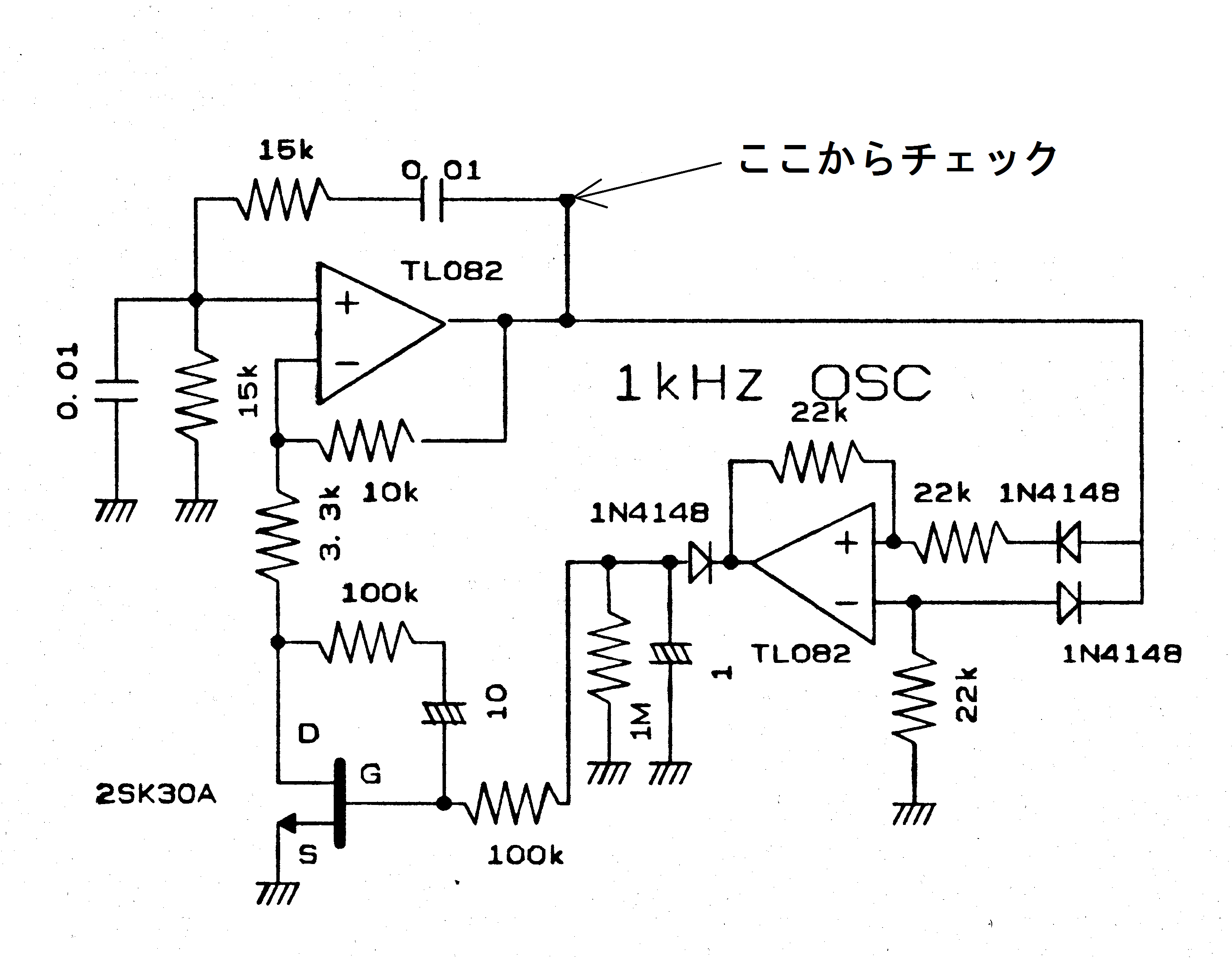

　まず、１ｋＨｚの確認です。±５％ぐらいに収まっているはずです。
　オッシレータの15ｋΩと0.01μＦの精度を高めると１ＫＨｚに近づきます。
　ここでオッシレータアンプの５１Ωの先の4.7μＦと4.7ｋΩの接続点が0.775Ｖになる様に
　オッシレータアンプの半固定ＶＲを調整します。


　次にメインアンプの出力が＋４ｄＢ（1.228Ｖ）となるよう電圧計でＳＴ７１の2次側
　電圧を確認しながら出力調整ＶＲまわすと大体ＶＲが3時の位置で1.228Ｖになると思います。
　
　ＶＵメーター校正
　ＶＵメーター回路はＬアンプ、Ｒアンプ、出力アンプ、と3回路あります。

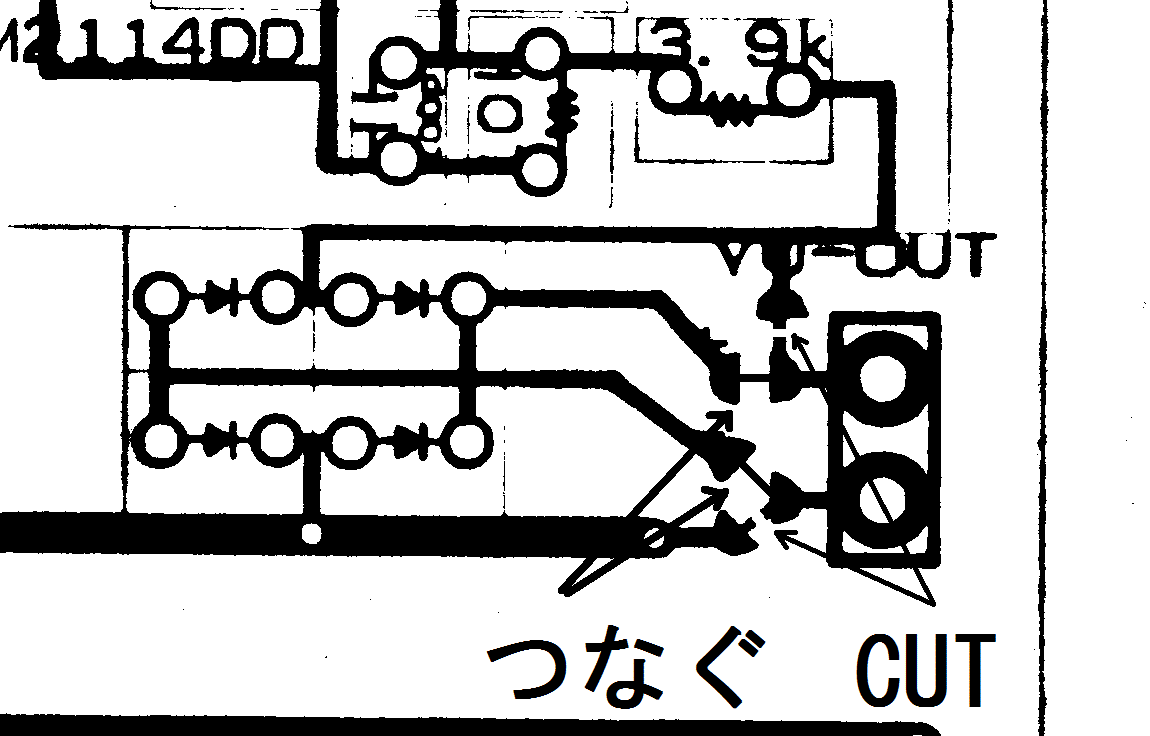

　ラジケータなど直流メーターをつなぎ、うまく動かない場合はメーター接続ピンの左に
　整流用ブリッジパターンを用意してありますのでダイオードを組み込んでパターンを一部
　変更します。

　
　まず、ＶＵメーターポジションＳＷをＲにします。
　メーター出力アンプのＶＲを中間点にセット、
　Ｒメータアンプの半固定ＶＲを調整して０ＶＵにします。
　同じようにＬ側も０ＶＵにします。
　表示が０ＶＵに届かない場合は出力アンプを調整します。
　このままメータポジションＳＷをＬ＋Ｒにすると左右が加算されてメーターが振り切れて
　しまいますそこで、Ｌ＋Ｒの場合のみ1/2になるようメーターアンプを一部変更します。

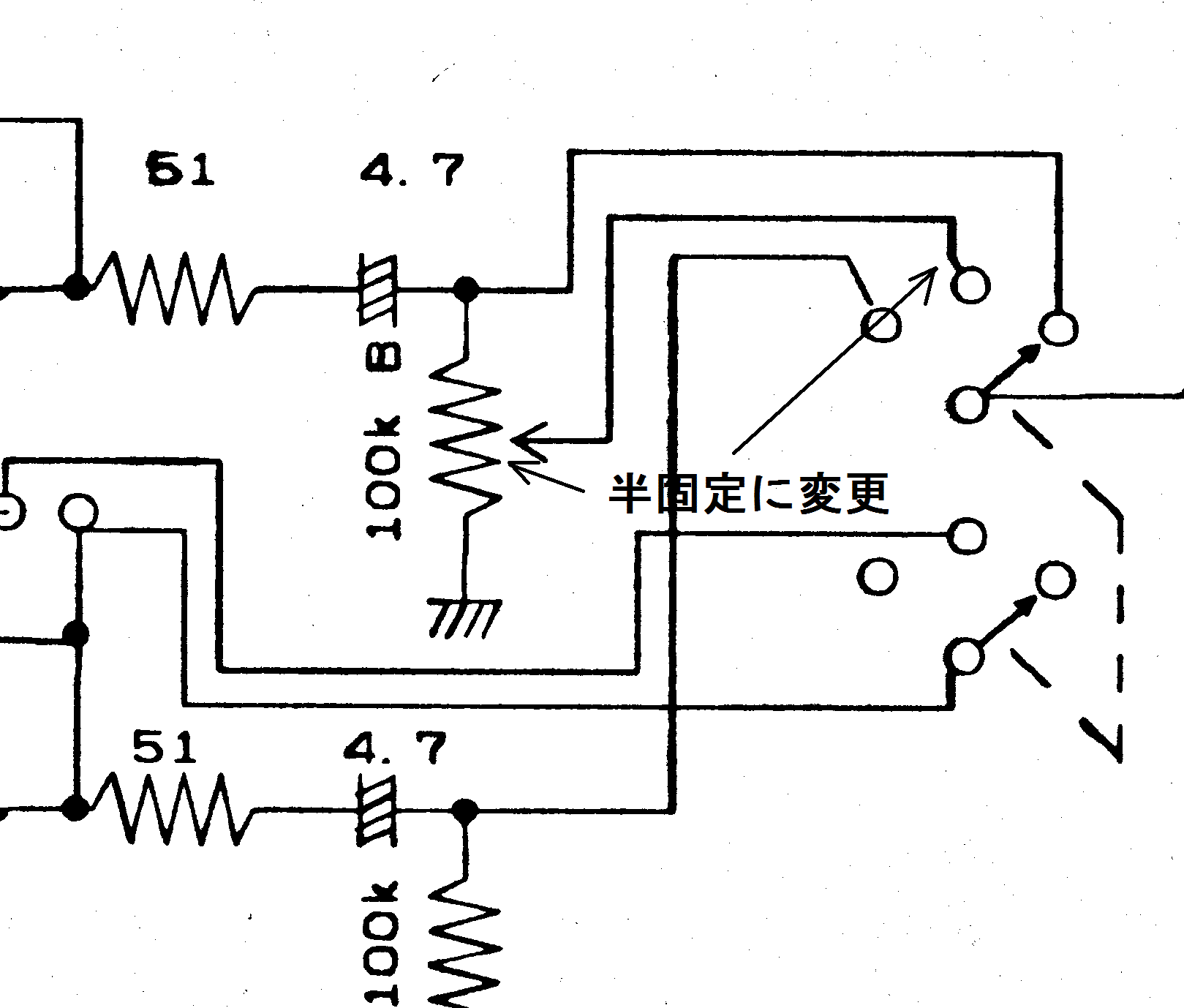

Ｒ側アンプ出力抵抗100ｋΩを半固定に変えます。


　これでオッシレータがメインアンプ3時位置（＋４ｄＢ）でＬ，Ｒ．Ｌ＋Ｒ全て０ＶＵとなり校正ＯＫです。
　ミキサーを使うときの校正手順は
　　　　メイン出力ＶＲをＬ，Ｒ共に絞りきります。
　　　　オッシレータＯＮ
　　　　メーターポジションＳＷをＬ
　　　　Ｌ側メイン出力ＶＲを上げて０ＶＵにセット
　　　　メーターポジションＳＷをＲ
　　　　Ｒ側メイン出力ＶＲを上げて０ＶＵにセット
　　　　メーターポジションＳＷがＬ＋Ｒでも０ＶＵになる事を確認

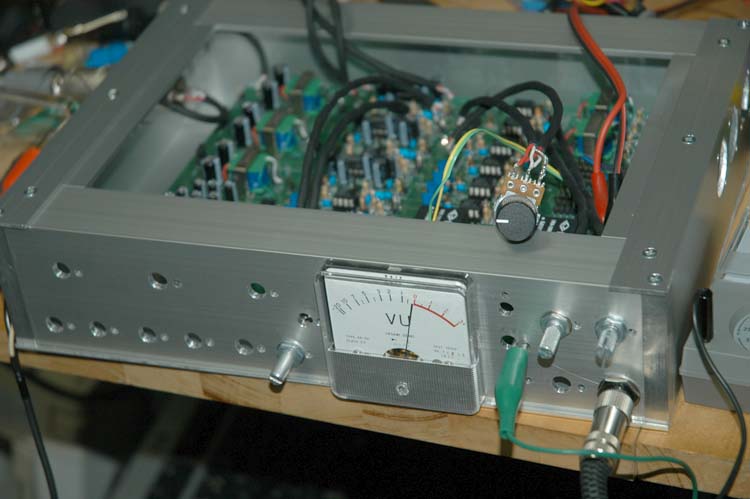

全ての回路を組みます。

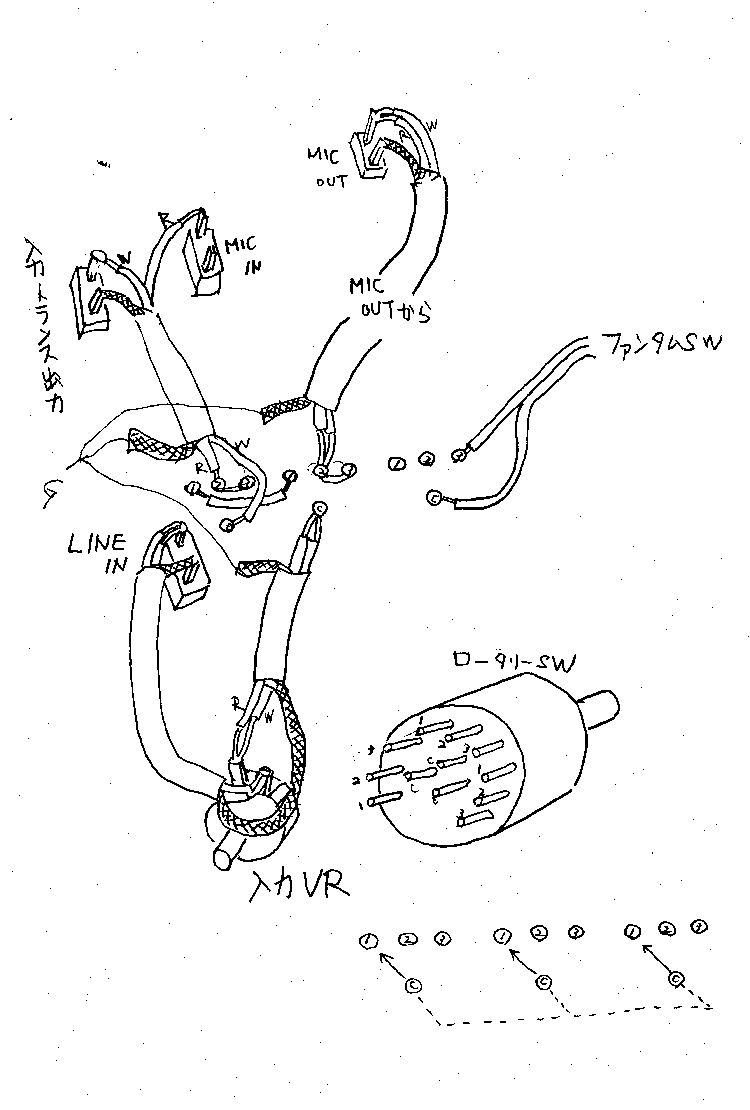

マイクアンプとラインの切替ＳＷの接続ですが、ややこしいので図を描きました。

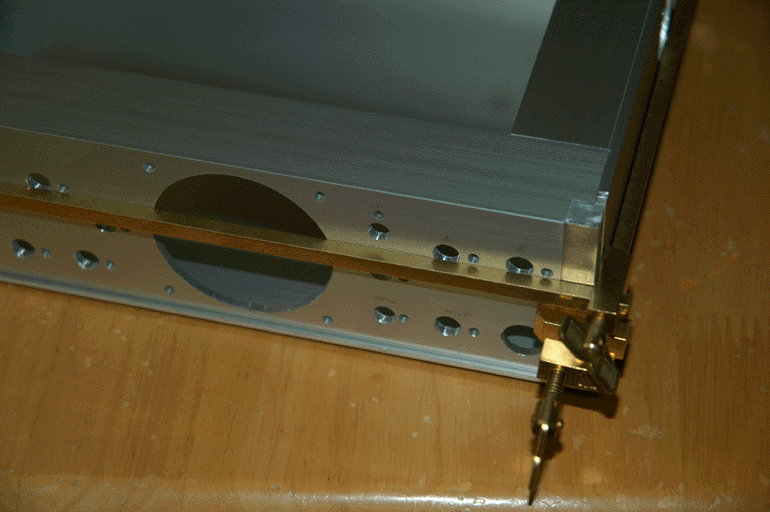

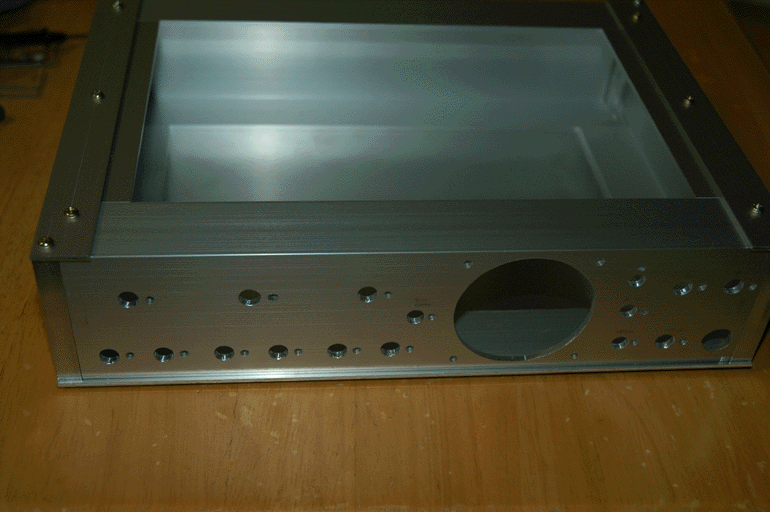

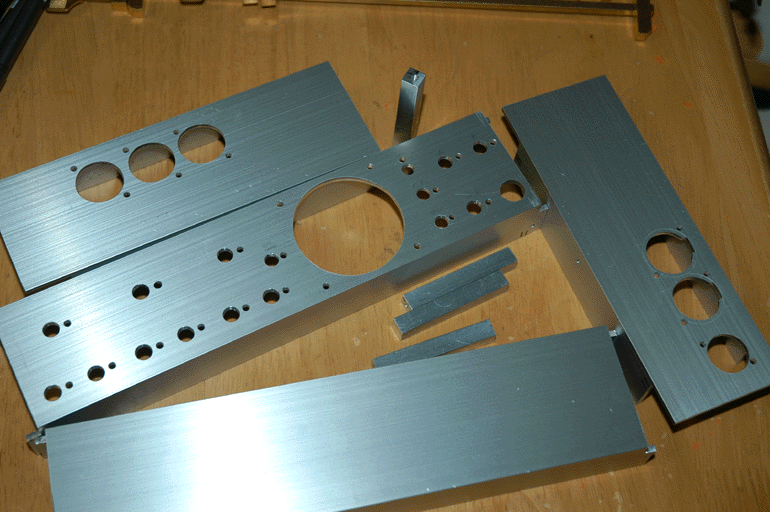

ケース加工です





組み込むケースいついて
　今回私の作ったケースはちょっと凝りすぎでもっと簡単なケースが良いと思われます。
　タカチのアルミケースでＭＢ−７Ｓというのがあります。　６０Ｘ１６０Ｘ２５０で今回の　基板にぴったりです。

mixblock2.pdf へのリンク



　一応組み上がったわけですが、いくつか問題点もで出来ましたので次は
　その点について説明します
